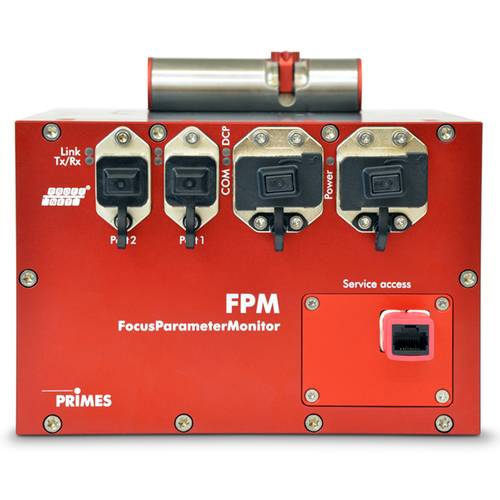

FPM 是一款高度整合的雷射光束功率監測器，它能在數秒內提供雷射功率和光束分佈的關鍵資訊。這款設備的核心優勢在於其自主工作原理，無需任何外部冷卻，非常適合直接整合到各種生產環境中。
為什麼FPM如此特別？
-
雙重測量，一體化設計
FPM 巧妙地將進入的光束一分為二。
- 功率測量： 大部分雷射能量會被導入一個光束吸收器 (beam dump) 以測量雷射功率。
- 光束分佈測量： 一小部分光束則通過成像光學元件和額外的衰減器，由內置的相機捕捉其放大後的功率密度分佈圖像。從這張圖像中FPM 能精確計算出光斑位置和光束直徑等資訊。
-
專為短脈衝雷射優化
FPM 的設計旨在測量短雷射脈衝。這類測量結果通常比連續操作下的測量更接近實際的雷射加工過程，能提供更真實的焦點位置資訊。
-
設計精巧與低維護
為了實現面紙盒大小設計，FPM 內部沒有活動部件。它擁有防塵外殼，只需少量清潔空氣用於除塵，幾乎無需維護，一旦完成初期設置和整合到生產線後，即可長期穩定運行。
-
靈活的整合與數據輸出
FPM 可根據客戶需求定義測量頻率和測量值。它能將所有測量結果直接發送到 PLC (可程式邏輯控制器)，同時，通過內置的 Web 伺服器，測量結果也可在瀏覽器中視覺化顯示，並可保存用於品質保證。
-
焦散線分析（需外部Z軸）
由於 FPM 內部沒有移動部件，若要執行光束焦散線測量（即在光束傳播路徑上的不同位置進行測量），則需要配合外部線性Ｚ軸來移動 FPM。
誰需要使用FPM？
PRIMES FPM 生產線雷射光束功率監測儀是以下專業領域的理想選擇：
- 雷射加工生產線經理和工程師： 需要即時、精確的雷射功率和光束分佈數據，以監控製程、確保品質一致性。
- 品質保證部門： 執行雷射系統的性能驗證和趨勢分析。
- 預測性維護團隊： 利用即時數據監控雷射健康狀況，提前發現潛在問題。
- 使用短脈衝雷射的應用： 特別是那些光束特性與加工結果緊密相關的精密製程。
詳細規格
| MEASUREMENT PARAMETERS | FPM |
|---|---|
| Beam dimensions 1) | 75 – 2000 µm |
| Wavelength range | 515 – 545 nm, 1030 – 1090 nm |
| Max. laser power | 8 kW |
| EMin / EMax per measuring cycle (depending on absorber temperature) | 120 J / 3000 J |
| Max. beam divergence (depending on configuration) | 60, 100, 120, 160 mrad |
| Max. power density (60 mm below entrance opening) | 1 MW / cm² |
| Laser pulse duration | 0.3 – 1 s |
| SUPPLY DATA | |
| Power supply | 24 V DC ± 5 %, max. 0.5 A |
| Compressed air pressure Flow rate Specification of compressed air according |
1 – 2 bar 10 – 15 l / min ISO 8573-1:2010 [ 1:4:2 ] |
| COMMUNICATION | |
| Interfaces | PROFINET , PROFINET M12, Ethernet, PROFIBUS |
| DIMENSIONS AND WEIGHT | |
| Dimensions (L x W x H) (without connectors) | 210 × 185 × 153 mm |
| Weight (approx.) | 10 kg |
| ENVIRONMENTAL CONDITIONS | |
| Operating temperature range | 15 – 40 °C |
| Storage temperature range | 5 – 50 °C |
| Reference temperature | 22 °C |
| Permissible relative humidity (non-condensing) | 10 – 80 % |
| PROTECTION | |
| Protection category (with the closure closed) | IP 64 |
| Protection class | III |
| 1) 40 µm possible with increased measurement uncertainty. | |
總而言之，PRIMES FPM 以其創新的整合式設計、對短脈衝雷射的優化測量能力，以及無外部冷卻和低維護的特性，為現代工業生產線提供了高效、可靠的雷射參數監測解決方案，是實現智慧製造和品質控制的關鍵工具。
