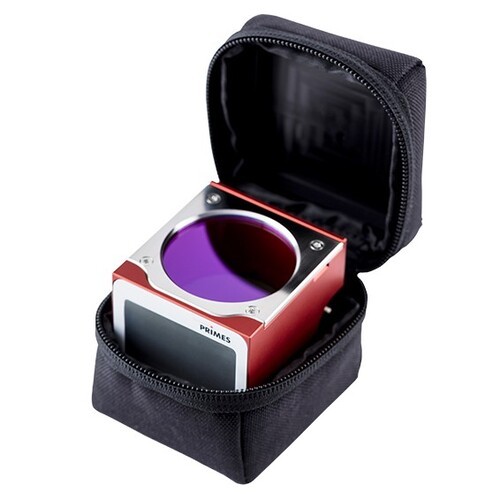

PRIMES Cube是一款輕便且堅固耐用的雷射功率測量設備，它採用了成熟的 熱量測量原理 (calorimetric measuring principle) 。這意味著它通過測量雷射能量被吸收後所引起的溫度變化來計算功率。與其他大型、複雜的設備不同，Cube無需水冷或額外的外部電源線，極大地提升了便攜性和使用彈性。
為什麼Cube如此特別？
-
瞬態與連續測量
Cube 能夠測量從 25 W 到 12 kW 的雷射功率（視型號而定），並且能處理連續波（CW）雷射和各種脈衝雷射。其獨特設計使其可以檢測到短至 50 微秒（µs）的單一雷射脈衝，並由此計算出雷射的有效功率、峰值功率和能量。
-
廣泛的波長兼容性
Cube 支援400nm~1100nm的廣泛波長範圍，這使其適用於多種不同的雷射應用。
-
不受外部因素影響的精度
Cube 的測量原理使其不受光束位置、光斑大小或波長等外部因素的影響，它能提供±3%的測量精度和±1%的可重複性（根據型號和波長有所不同）。
-
直觀顯示與智能互聯

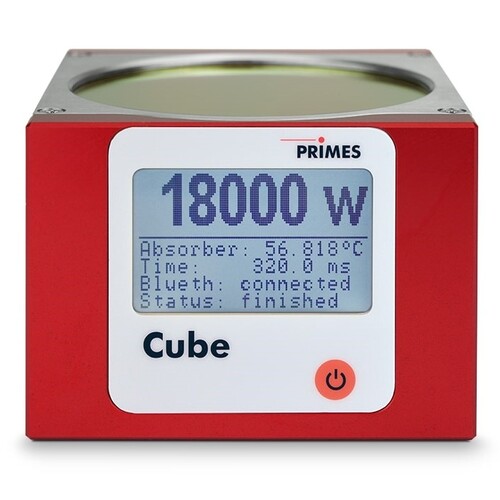

Cube 配備了清晰的內建顯示螢幕，可即時顯示雷射功率、吸收器溫度和脈衝持續時間等關鍵資訊。此外，它還支援多種通訊方式：
- Micro-USB 介面：可連接到電腦，使用功能更強大的 LaserDiagnosticsSoftware (LDS) 進行詳細的數據分析、測量系列設定和數據備份。
-
堅固耐用與安全性
Cube 採用堅固精巧的設計，內置的安全互鎖功能可在吸收器溫度過高時自動切斷雷射，防止設備損壞，確保操作安全。
現在就入手Cube！
PRIMES Cube 系列通用雷射功率計是以下專業領域的理想工具：
- 雷射系統製造商： 在雷射器出廠前進行性能驗證和校準。
- 積層製造 (Additive Manufacturing)： 快速檢查雷射功率，確保製程穩定性和品質。
- 汽車製造與自動化： 在雷射加工製程中進行現場功率監測。
- 研發與實驗室應用： 進行各種雷射源的基礎特性測量。
- 現場服務工程師： 作為便攜式診斷工具，快速排查雷射功率問題。
- 品質管理： 確保雷射系統在日常操作中的功率一致性。
詳細規格
| 測量參數 | CUBE | CUBE L |
|---|---|---|
| 功率範圍 | 25 – 12000 W | 200 – 20000 W |
| 波長範圍 | 440 – 460 nm, 510 – 540 nm and 800 – 1100 nm | |
| 吸收器上的最大光束直徑 | 30 mm | 45 mm |
| 不同光束直徑下吸收器上的最大功率密度 > 10 mm 10 – 3 mm 3 – 1.5 mm < 1.5 mm |
30 mm underneath the aperture 4 kW/cm² 5 kW/cm² 10 kW/cm² 12 kW/cm² |
30 mm underneath the aperture 4 kW/cm² - - - |
| 照射時間（取決於雷射功率） | 0.1 – 2.0 s | |
| 脈衝雷射的最小開關時間（工作週期）（例如：在50%工作週期時最高10 kHz） | 50 µs | |
| 最大雷射上升時間 | < 1% of irradiation time | |
| 每次測量的能量 | 50 – 3000 J | depending on beam diameter: d > 35 mm: 200 - 5000 J 28 - 35 mm: 200 - 4000 J 20 - 28 mm: 200 - 3000 J d < 20 mm: 200 - 2000 J |
| 建議每次測量的能量 | 300 – 500 J | 500 – 2000 J |
| 測量值輸出所需的總時間 | < 15 s | |
| 標稱測量頻率 | 300 J: 1 cycle / min 3000 J: 1 cycle /15 min |
700 J: 1 cycle/min 5000 J: 1 cycle/15 min |
| 設備參數 | ||
| 吸收器最高溫度 | 120 °C | |
| 入射口垂直方向的最大入射角 | ± 5 ° | |
| 最大中心偏差允許範圍 | ± 2.0 mm | ± 5.0 mm |
| 入射角達5度時的測量精度 | ± 3 % | |
| 重現性 | ± 1 % | |
| 電源規格 | ||
| 電源供應 | 內建鋰離子電池，可透過 micro-USB 埠進行充電 | |
| 鋰離子電池充電溫度範圍 | 0 – 45 °C | |
| 通訊 | ||
| 介面 | USB | |
| 軟體（選配） | LaserDiagnosticsSoftware (LDS) and Cube App | |
| 尺寸與重量 | ||
| 尺寸（長 x 寬 x 高）（不含連接件） | 60 x 65 x 65 mm | 92 x 97 x 65 mm |
| 重量（約） | 400 g | 1100 g |
總而言之，PRIMES Cube 以其多功能性、高精度、易用性和小巧設計，成為當代雷射應用中不可或缺的功率測量工具，能夠在多種環境下提供可靠的雷射功率數據。
